凍干工藝核心參數摸索
讓凍干程序的設計不再盲目

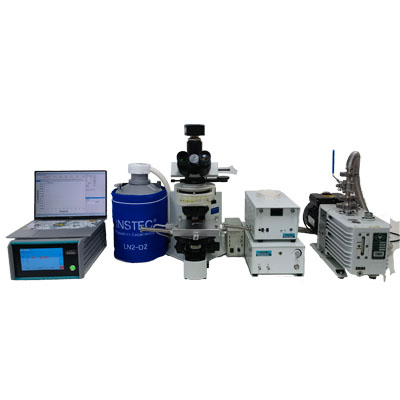

INSTEC 冷凍干燥顯微成像系統廣泛應用于生物醫藥、 食品領域。集溫度控制、真空控制、成像系統為一體，為樣品提供穩定、精確的測試條件，準確檢測樣本狀態的變化和溫度的關系。
主要組成部分

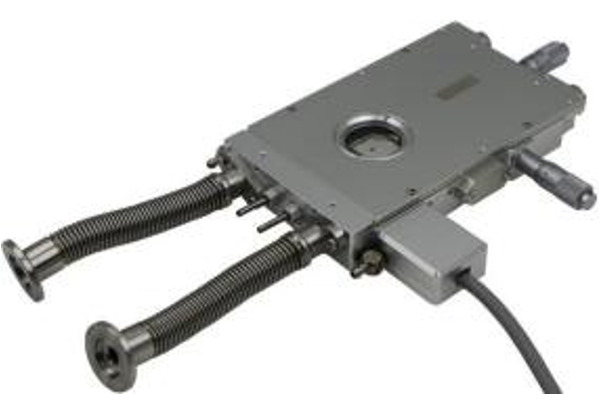

冷熱臺
顯微鏡
溫控器
真空系統
控制軟件
主要技術指標
冷熱臺及控制系統
溫度范圍： -195℃ ~+150℃
溫度分辨率：0.01℃
溫度穩定性：±0. 1℃
傳感器/溫控方式： 100Ω 鉑 RTD / PID 控制；
最大制冷/加熱速度：-100℃/min (150℃時)， +150℃/min (-190℃時)
最小制冷/加熱速度：±0.01℃/min
加熱塊材質：銀
樣品區域面積： 直徑 30mm
透光孔：φ2 mm
上蓋窗片觀察：窗片范圍 φ18mm，最大視角±58°
底部窗片觀察：窗片范圍 φ18mm，最大視角±19°
真空腔外部樣品移動尺： X,Y 軸向分辨率 10um，行程 10mm
真空系統
皮拉尼真空傳感器
兩級旋片真空泵
自動真空控制閥

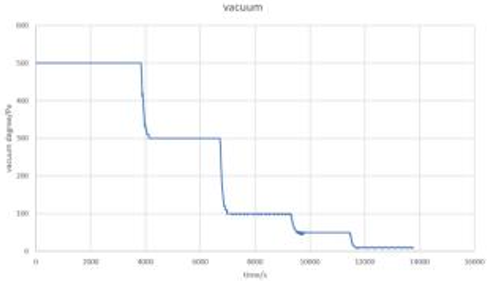

真空控制范圍：5Pa 到 1 個大氣壓
分辨率：0.1 Pa
穩定性： ±1Pa
顯微鏡
研究級別顯微鏡，含透射光觀察、偏光觀察、數碼攝像等功能。

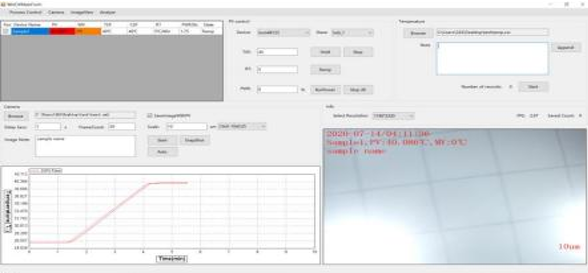

一體控制軟件
軟件集成溫度控制-真空度控制-顯微成像拍攝于一 體，支持變溫曲線、真空度曲線、實時溫度圖像拍攝。
可同時控制顯微鏡、熱臺及真空系統， 實時監測冷臺溫度；
實時預覽高分辨率 數字圖像；
實時記錄倍率、圖像、溫度、傳感器數據等；
標準格式圖像或流媒體輸出；
溫度曲線設置控制；
多軌混合數據非線性編輯；
距離測量；
測量數據導出；
圖像標注等；
顆粒形態定量分析。

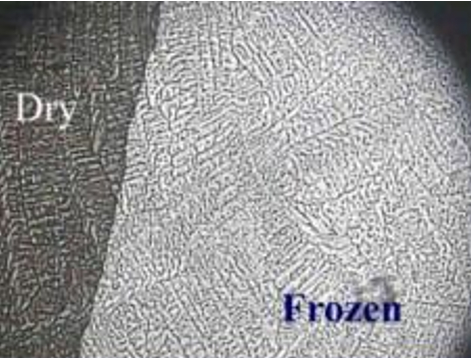

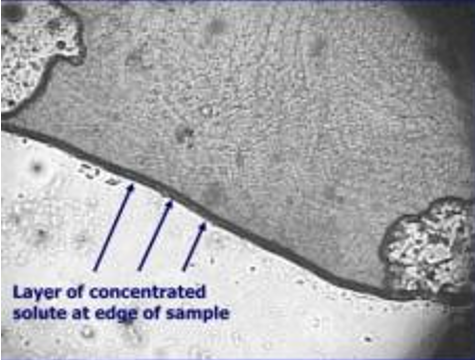

凍干顯微鏡在凍干工藝研究中的應用
TC測定
玻璃化溫度測定
冷凍速度和結晶關系研究
溫度變化和樣品狀態相關性研究
